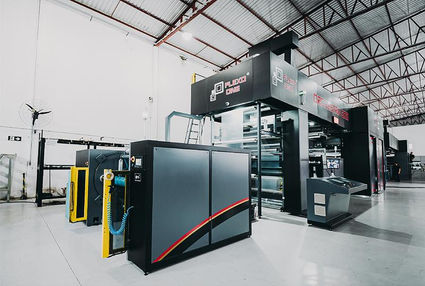

A Impressora Orchestra 10C foi desenvolvida integrando o que há de mais moderno em tecnologia e componentes da indústria de máquinas para flexografia mundial. A mesma conta com acionamento através de servomotores, sistema de troca rápida de camisas porta clichê e camisas anilox, unidades posicionadas por controle CNC, mandris fabricados em fibra de carbono, sistema de passagem de material motorizado, sistema de "pré-posicionamento" de receitas e velocidade mecânica de 500 m/min.

Desta forma é disponibilizado aos convertedores de embalagens flexíveis um equipamento que atinge o nível máximo de qualidade de impressão, produtividade elevada, facilidade de operação e manutenção, além de grande redução nos tempos de set-up.

  • Número de cores: 10;

  • Largura máxima do material: 1350 mm;

  • Passo de impressão: mínimo 380 mm / máximo 1200 mm;

  • Estrutura monobloco do grupo impressor em chapas de aço maciça de 100mm;

  • Mandris anilox fabricados em fibra de carbono com diâmetro de 156,088mm;

  • Camisas anilox gravadas a laser fabricadas em fibra de carbono com diâmetro externo de 178mm;

  • Mandris porta-clichê fabricados em fibra de carbono;

  • Camisas porta clichês fabricadas em fibra de carbono;

  • Estações de impressão dotadas de dupla guia linear no lado de acionamento, repartindo os esforços e diminuindo as vibrações;

  • Doctor blade 5” com sistema de troca rápida;

  • 4 Câmeras de monitoramento;

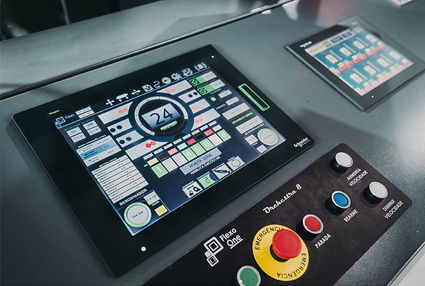

  • Interface Homem-Máquina (IHM) de 26’’;

  • Parada de emergência do tambor central;

  • Peso aproximado previsto: 70 toneladas;

  • Rede de alta performance ethernet;

  • Troca automática de entrada/saída;

Âncora 1

Troca automática de entrada​​

  • Estrutura de chapa de aço ASTM A36;

  • Botão de emergência;

  • Diâmetro máximo de bobinas: 1000 mm;

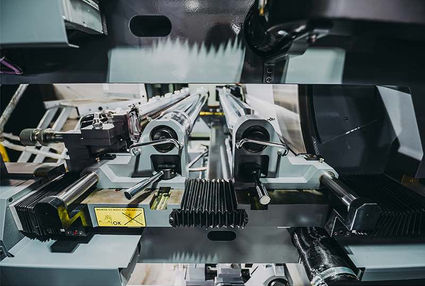

  • 2 eixos expansivos de 3” ou 6’’;

  • 1 Sistema de corte e emenda do filme em duplo sentido;

  • 4 Mancais quadrado para troca rápida dos eixos expansivos

  • Parada automática do equipamento por ruptura de material e/ou termino do material de alimentação;

  • Comandos através de IHM incorporada touch screen de 7’’.

  • Troca automática de bobinas em velocidade de até 300 m/min.


Ficha técnica

Ficha-Tecnica-IMPRESSORA ORCHESTRA 10 CORES.jpeg

*Valores aproximados
